Innovativer Mehrkanal-Wärmerechner
- jetzt in Generation 2 -

Der fast schon legendäre Rechner RMS621 / RMC621 (E&H) wird nicht mehr produziert. Anlass für uns, langjährige Erfahrungen und Kundenwünsche in eine eigene Entwicklung einfließen zu lassen.

  • Höchste Genauigkeit
  • Für beliebige Durchflussgeber
  • Bis zu 3 / 6 Kanäle pro Gerät

Funktion

Der Wärmemengenrechner ist integraler Bestandteil einer Dampfmengenmessung (ugs.
auch Dampfmessung, Dampfrechner oder Dampfzähler) bzw. Volumenstrommessung
ganz allgemein. Er berechnet aus dem Volumenstromsignal eines beliebigen Durchfluss-
gebers (Blende, Staudrucksonde, Wirbelstromgeber, ...) den Massenstrom, sowie die Leis-
tung und zählt die Wärmeenergie. Neben dem Volumenstrom werden - abhängig vom
Medium - folgende weitere Signale ausgewertet:
- Flüssigkeiten: Ein- und Austrittstemperatur, ggf. Anlagendruck
- Sattdampf: Druck (Temperatur wird präzise berechnet)
- Heißdampf: Druck und Temperatur

Maßgeblich insbesondere für die Wärmezählung sind genaue, z.T. iterativ zu erfolgende
Berechnung der druck- und temperaturaktuellen Dichte, Viskosität, Isentropenexponents
(bei Dampf / Gas), etc. bis hin zu teils unterschiedlichen thermische Ausdehnung der Rohr-
leitung und des Sensors.

Beschreibung

Kern des Wärmemengenrechners bildet ein Programm, welches auf die Berechnung
der thermodynamischen Grössen (weit über 100 Potenzen) spezifisch optimiert wurde.
Es deckt sowohl alle Typen von Wirkdruckgebern (Blenden, Venturi, Staudrucksonden),
als auch Volumenstromgebern (Wirbelstrom, MID, ...) ab.

Das Grundgerät für Hutschienenmontage kann flexibel durch Module erweitert werden.
Messsignale können so wahlweise  analog über Eingangsmodule (4..20 mA, PT-100,
Thermoelement), PWM oder digital über ein Schnittstellemodul erfasst werden.

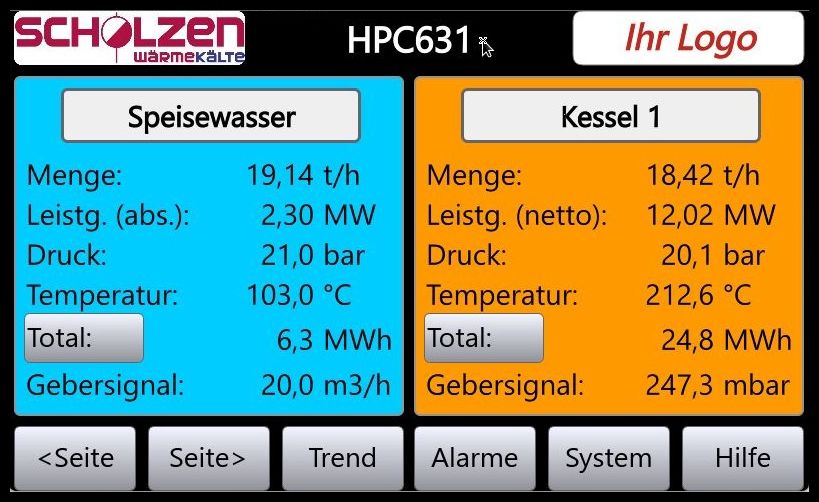

Alle aktuellen Werte werden auf einem kontrastreichen Multitouch-Panel übersichtlich
dargestellt. Zusätzlich sind Tagestrendkurven verfügbar.

Den Rechner liefern wir bereits betriebsfertig parametriert.
Inbetriebnahme? Einschalten, fertig.

Eine übersichtliche Parametriersoftware für Änderungen und zusätzlichen Testfunktionen
ist ebenso verfügbar. Hierbei schützt ein Validierungscode vor Manipulation insb. bei Ver-
rechnungszählern.
Der HPC631 ist sowhl im vorverdrahteten Schaltschrank oder für Einbau in einen bausei-
tigen Schaltschrank lieferbar.

Neben unseren eigenen Durchflussgebern können selbstverständlich auch alle anderen
Arten von Gebern berechnet werden:
- Wirkdruckgeber: Blende, Staudrucksonde, Venturi-Düse, Venturirohr, ...
- Volumenstromgeber: Vortex/Wirbelstrom, Magnetisch-Induktiv, ...
- Massenstrommessgeräte: Coriolis
Die Messwert können via 4..20 mA, PWM-Signal oder Schnittstelle eingelesen werden.

Mögliche Medien:

- Sattdampf
- Heißdampf
- Wasser/Kondensat
- Thermalöl (alle gängigen Fragol-Öle)
- Gase

Die Ausgabe der Prozesssignale, sowie der berechneten Größen von Massenstrom, Lei-
stung und Wärmeenergie kann analog über 4..20 mA bzw. Impuls erfolgen und/oder
über eine Schnittstelle nach Wahl:
- M-Bus
- Modbus RTU oder Modbus TCP
- S7-Kommunikation (mit Siemens-Steuerungen)
- Profibus
- Profinet (IO-Device)

Auch eine 1:1 Spiegelung auf ein Smartphone, Tablet oder PC ist möglich.

Spätestens wenn es um Contracting, KWK oder Verrechnung von Dampf, Heißwasser oder Kälte geht,
spielt die Schutz der Zähler gegen Manipulationen aller Art eine entscheidende Rolle. Hier bietet der
HPC631 durch mehrstufige Überwachungen ein Höchstmass an Sicherheit.
Zusätzlich arbeiten die Zähler zeitlich unbegrenzt ohne Genauigkeitsverlust - auch nach 9.000.000 MWh
wird jede Wattstunde exakt gezählt.

Weiterentwicklung bedeutet für uns mit Kunden das Gespräch suchen, ihre Wünsche erfassen und
professionell umsetzen. Die wesentlichen Neuerungen umfassen:
- kontrastreiches Multitouch-Display neuester Generation
- Trendfunktion für schnelle Analyse vor Ort
- Unterstützung für einfachste Vollprüfung/Testierung von Messsystemen
  • Ausführungen
    HPC 631-
    		 3
    		 2P RTU - 8I 0
    Typenschlüssel

    		 Applika-tionen1 Steckplatz 1 Steckplatz 2



    Erweiterungs-
    modul 1

    		 Erweiterungs-
    module 2..8





    		1..6

    0: unbestückt
    4I: 4 Eing.
    4Q: 4 Ausg.
    2D: 2E+2A
    2P: 2xPT100
    4T: 4xTC

    		 PN: Profinet2
    IO: IO-Device2
    PB: Profibus
    RTU: Modbus
    TCP: Modbus
    MB: M-Bus
    oder
    wie Steckpl. 1



    0: unbestückt
    8I: 8 Eing.
    8Q: 8 Ausg.
    4D: 4E+4A
    4P: 4xPT100
    8T: 8xTC

    		 s. Erw.-modul 1
    1 bis zu 3 Differenzmessungen (Wasser- oder Netto-Dampfmessung) bzw. 6 Absolutmessungen
    2 PN: Profinet/S7-Kommunikation mit Put/Get
    2 IO: Profinet IO-Device mit GSD-Datei
  • Technische Daten
    Medien: Warm-, Heißwasser, Satt- und Heißdampf
    weitere auf Anfrage
    Durchflussgeber: Blenden, Messstrecken mit konischem Ein- oder Austritt,
    Venturidüsen, Venturirohre, Staudrucksonden, Wirbel-
    stromgeber
    Kanäle: 1..3 Kanäle für Differenzmessungen (Wasser oder Netto-Dampf)
    1..6 Kanäle für Absolutmessungen
    Berechnung: u.a. nach IAPWS IF97
    Eingänge: bis zu 18 Eingänge 4..20 mA, 0,1%
    bis zu 12 Eingänge PT100 oder TC, 0,1%
    Ausgänge: bis zu 24 Ausgänge 4..20 mA (bis zu 4 je Kanal)
    für Massendurchfluss, Leistung, Temperaturen
    Bedieneinheit: Kontrastreiches 4,3" TFT-Display
    Auflösung: 800x480 Punkte
    Schnittstellen: Profinet, IO-Device
    Modbus TCP oder RTU
    Profibus
    Schutzart
    (IEC 60529):    		 Basisgerät (Hutschiene): IP20
    Bedieneinheit (Front): IP65
    Versorgung: 24 VDC

    Fordern Sie unser detailliertes Datenblatt an:
    info@scholzen.com, Stichwort Datenblatt HPC631 oder unter +49 7146 28467 10
  • Zertifikate/Zulassungen
    CE 2014/30/EU: Elektromagnetische Verträglichkeit (EMV-Richtlinie)
    EN 61000-4-2/3/4/5/6/11
    2014/53/EU: Funkanlagen (Funkanlagen-Richtlinie)
    2011/65/EG: Beschränkung bzgl. bestimmter gefährlicher Stoffe (RoHS-Richtlinie)
    2006/42/EG: Maschinenrichtlinie
    Weitere Richtlinien/
    Normen    		 EN 60529: Schutzarten (IP-Code, s. technische Daten)
    IEC 61131-2 / IEC 61010-2-201: Schutzart II (s. technische Daten)
    IAPWS-IF 97: International Berechnungsstandard für Dampf und Wasser
    EN ISO 5167: Wirkdruckgeber (Blenden, Venturi, ...)

    EN 1434-1/2/5/6*

    * angepasst auf Dampfmessungen, u.a.:
    Teil 1: für Thermalöl - mangels Herstellerformeln - Berechnung über interpolierte Tabellenwerte
    Teil 5: anstelle Eichung (Dampf nicht eichfähig) Werksprüfzertifikat oder
    (optional) Kalibrierung mit - an Betriebsdaten angepassten - simulierten Signalen



Selbstverständlich bieten wir auch Durchflussgeber (z.B. Wirbelstromgeber/Vortex oder
Blenden) mit integriertem Wärmerechner an. Allerdings empfehlen wir dies nur mit fol-
genden Einschränkungen:
- nur bei Einzelmessungen (bereits ab 2 Messungen lohnt ein Rechner)
- nur Geräte mit integriertem Zähler (nie interne Leistungsberechnung, externe Zählung)
- bei Sattdampf auf keinen Fall über Temperaturmessung
- bei Dampf nur mit externer Druckmessung (mit Abstand zum Durchflussgeber)
- nur wenn alle gewünschten Daten per Schnittstelle verfügbar sind
- gute Zugänglichkeit gegeben ist

Anzumerken bleibt noch, dass für gewünschte Prüfungen und Testierung von Durch-
fluss- und Wärmemengenmessungen der HPC631 speziell für solche Prüfungen kon-
zipiert ist und sie somit erheblich vereinfacht.
