Kondensatableiter

Typ und Auslegung bedenken lohnt sich

Unser Service für Sie:

  • Bestimmung des optimaler Ableitertyps
  • Auslegung von Regler, DN, PN, Werkstoff
  • Ausführung der Entwässerung

Bimetall­ableiter

Membrankapsel­ableiter

Schwimmer­ableiter

Thermodyn. & Venturi Ableiter

Einsatzbereiche

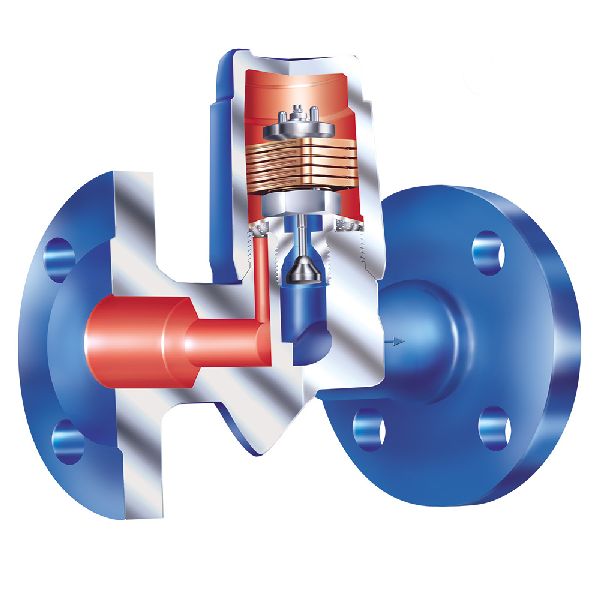

Bimetallableiter
Metallplättchen aus zwei unterschiedlichen Werkstoffen dehnen sich mit der Temperatur un-
terschiedlich aus und betätigen einen Kegel. Im kalten Zustand ist der Ableiter geöffnet. Mit
Erreichen einer bestimmten Temperatur schließt er vergleichsweise schlagartig.

Vorteile: äußerst robust
sehr preiswert
Nachteile: benötigt Kondensatunterkühlung (prinzipbedingt)
diskontinuierliche Funktion
Einsatzgebiet: Streckenentwässerung
Nicht geeignet: Entwässerung von Wärmetauschern
(zu geringe Lstg., Unterkühlung, diskontinuierlich)


Schwimmerableiter
Das Kondensat sammelt sich im Gehäuse des Ableiters. Ab einem bestimmten Niveau be-
ginnt ein Schwimmer eine Bohrung zu öffnen bzw. - technisch überlegen - einen Regelkegel
zu betätigen. Ähnlich einem Stellventil haben auch Schwimmerableiter ein Stellverhältnis (nur
sehr viel kleiner), sie sind also nicht für permanente Kleinmengen geeignet.

Vorteile: sofortige Ableitung großer Mengen
ohne Kondensatunterkühlung
Nachteile: nicht geeignet für Kleinmengen
Einsatzgebiet: Entwässerung dampfbeheizter Wärmetauscher
Entwässerung von Dampfkühlstrecken
Nicht geeignet: Streckenentwässerung (zu kleine Mengen)

Venturiableiter
Venturiableiter bestehen vereinfacht ausgedrückt aus einer Venturi-Düse, d.h. sie besitzen
keine beweglichen Teile und sind somit äußerst robust. Stetig anfallendes Kondensat vor dem
Ableiter wird in der Düse entspannt, so dass es zu Ausdampfung und damit zu Sperrdampf-
bildung nach der Düse kommt.
Dies ist jedoch leider auch zugleich der größte Nachteil: die Sperrwirkung lässt bei Unters-
chreitung einer bestimmten Kondensatmenge rapide nach - es kommt zu Dampfverlusten.
Prinzipbedingt ist sie zudem nur mit Erfahrung feststellbar sind. Als Anhaltswert kann man
sagen, dass bereits ab etwa 1/3 der Auslegungsmenge Dampfverluste auftreten.

Vorteile: Keine beweglichen Teile
Nachteile: sehr kleiner Arbeitsbereich
Dampfverlust schwieriger detektierbar
Einsatzgebiet: Anlagen mit wenig schwankendem Kondensatfluss
Nicht geeignet: für Streckenentwässerung (Anfahrbetrieb)
für Heißdampf

Thermodynamische Ableiter
Ähnlich dem Venturiableiter nutzt auch der thermodynamische Ableiter den Bernoulli-Effekt.
Im verengten Querschnitt zwischen einem Sitzring und einem Ventilteller fällt im Falle einer
Dampfströmung der Druck ab und zieht den Teller auf den Sitz.

Vorteile: Preiswert
kleine Baugröße
Nachteile: nur für kleine Leistungen
diskontinuierlicher Betrieb
Einsatzgebiet: Heizregister
Nicht geeignet: für Wärmetauscher
(zu geringe Lstg., diskontinuierlich)


Rufen Sie uns an – eine Beratung speziell für Ihre Anwendung hilft Ihnen bei der Auswahl.
